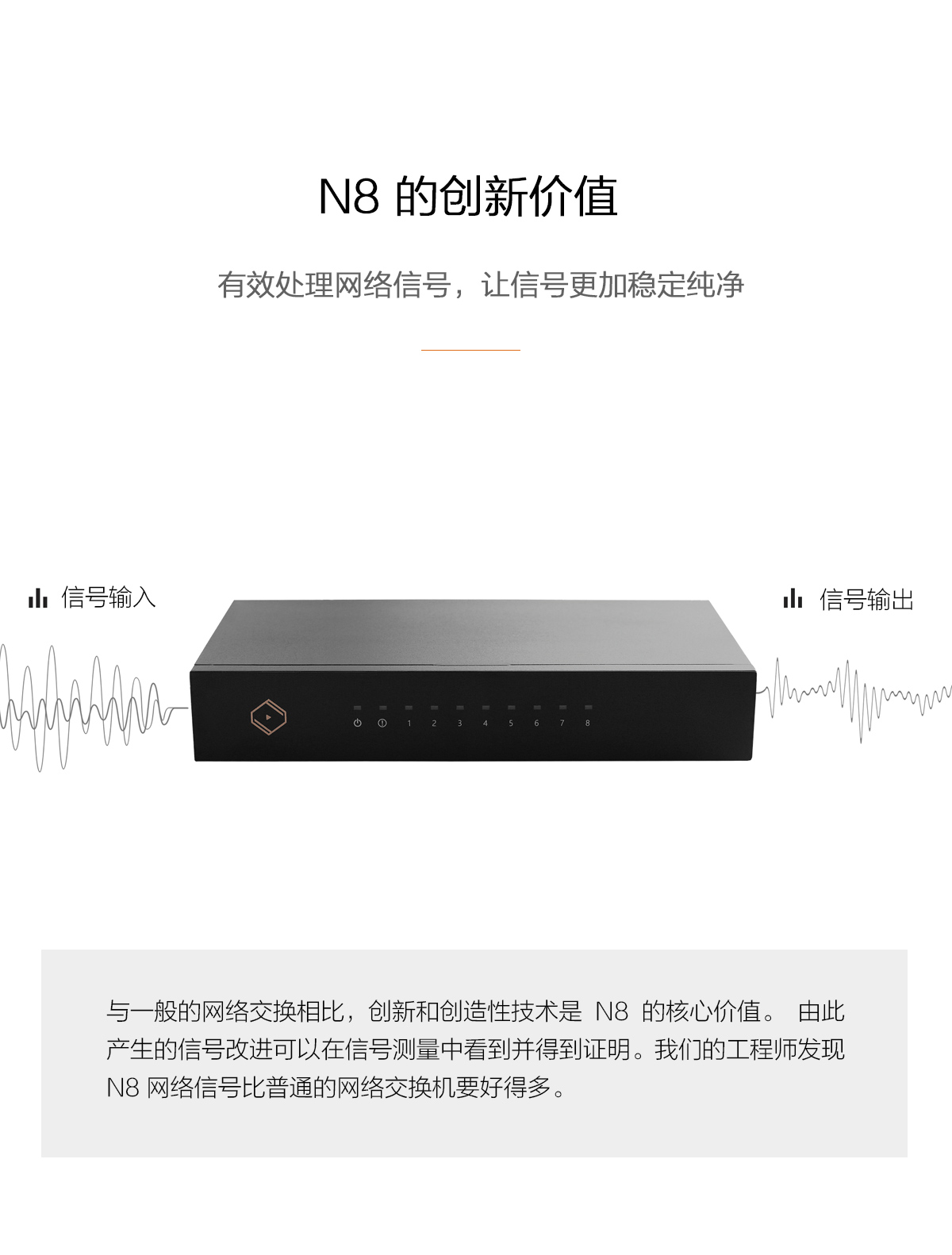

    HIFI 音响专用交换机 N8

    HIFI 专属网络交换器,信号净化器。






    Silent Angel N8提供8个 Gigabit Ethernet 以太网连接,适用于先前音频或视频流的所有用户。通过改善网络信号品质和使用特殊的TCXO技术。使产品具有杂讯低,抗干扰能力强,降低数据丢失,并生成和传输高品质的网络信号等特点,Bonn N8可以通过串流服务或NAS来实现音频和视频播放在听觉和视觉上的改善。


    前面板的指示灯包括电源,警报,链接状态和8个端口的链接速度。方便了解网络设备的状态。
    后面板上的八个音频等级100/1000 Base-T千兆以太网端口,适用于您的网络音频设备和所有家庭网络设备。
    配备可互换的交流插头和医疗级电源适配器,可减少交流电源产生的电噪声,并避免影响网络信号的质量。功率效率等级高达VI,空载功耗<0.075W。完整的保护电路设计,具有短路,过载,过压保护



    TCXO模块

    我们的专有设计消除了高频噪声,并改善了时钟信号,使其具有高达0.1ppm的高性能,这是普通家用开关的250倍

    医疗电源适配器

    精心选择的适配器允许超低泄漏电流(<100 uA),可将噪声与交流电源隔离。这样可以防止将辐射噪声引入附近的音频设备。此外,使用经过医学安全认证的适配器,可以在音频系统中安全使用。

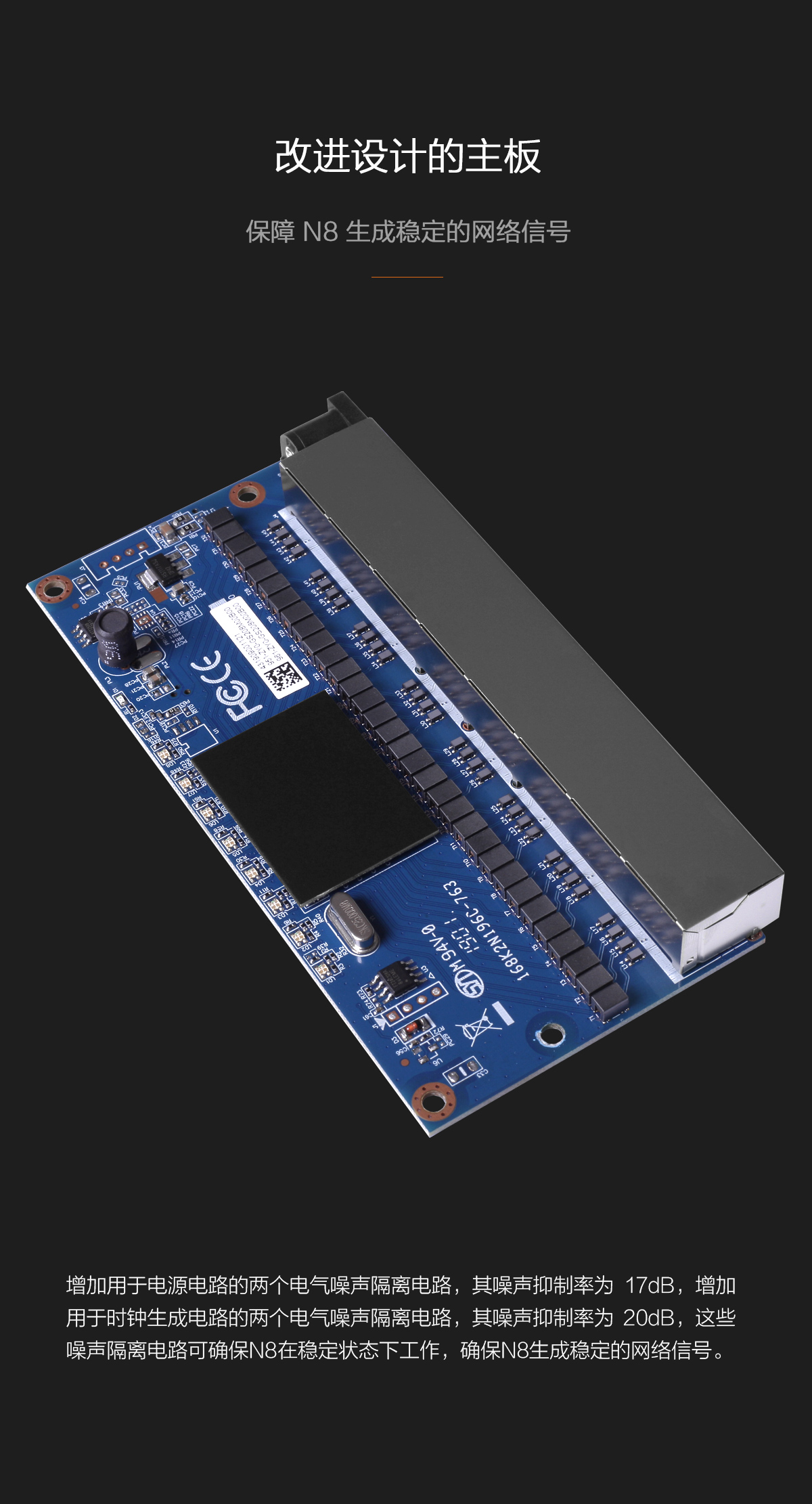

    重新设计的PCBA



    净化电源电路


    高磁导率EMI吸收器
    低插入损耗线路变压器
    低泄漏共模扼流圈

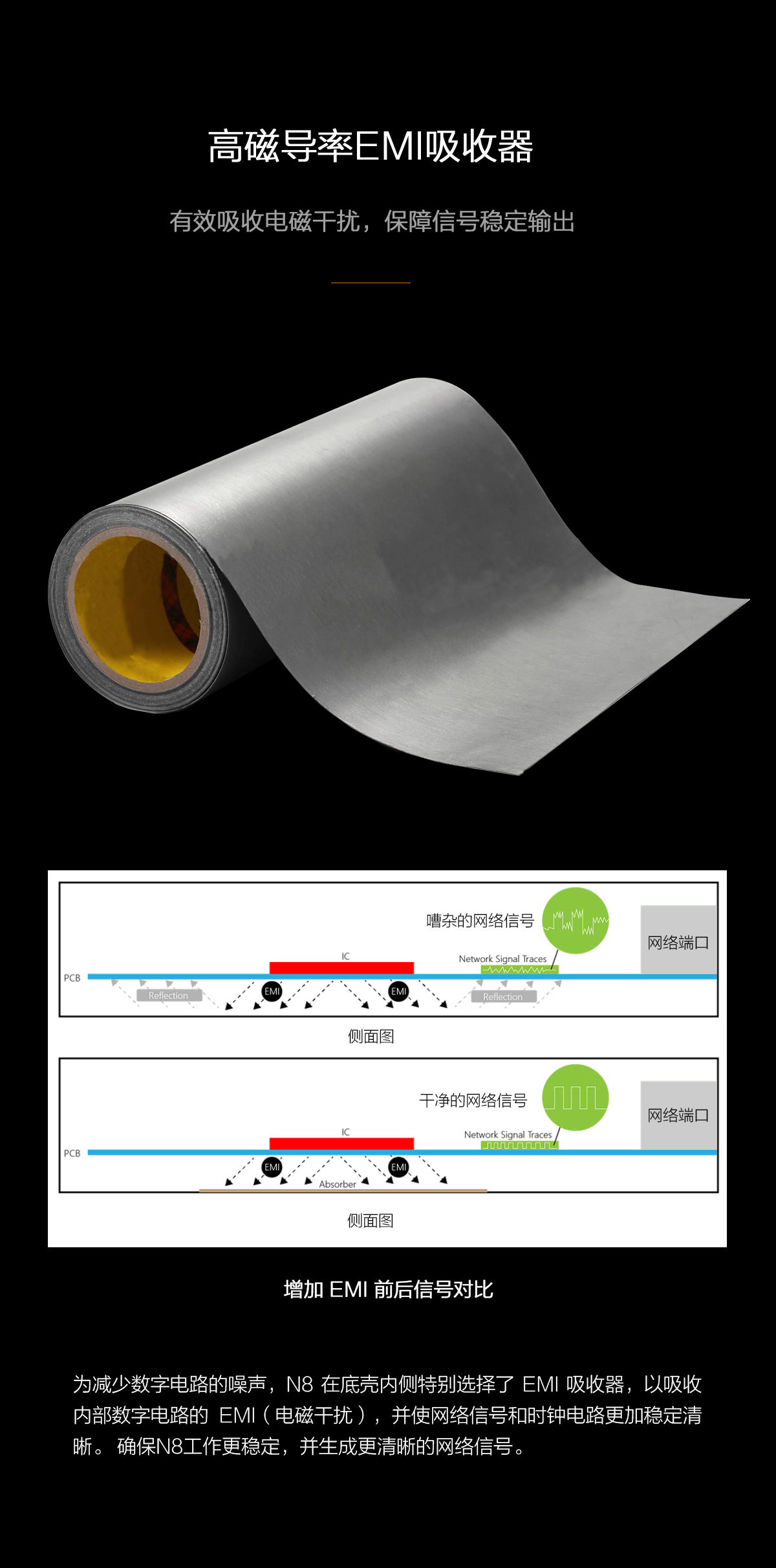

    高磁导率EMI吸收器


    此外,为减少数字电路的噪声,N8在底壳内侧特别选择了EMI吸收器,以吸收内部数字电路的EMI(电磁干扰),并使网络信号和时钟电路更加稳定清晰。确保N8工作更稳定,并生成更清晰的网络信号。

    抖动改善的结果


    在抖动测量中,来自N8的网络信号质量比一般开关的质量好90%(越低越好)



    净化电源信号

    电源电路中的噪声滤波器,N8 提供纯净的电源信号并生成纯净的网络信号



    基本参数


    接口:8 x音频等级100/1000 Base-T
    发光二极管:
    1 x电源指示灯(绿色)
    1 x警报LED(红色)
    8个端口状态LED(链接/活动)


    高级参数


    主时钟精度:25°C时为0.1 ppm

    EMI吸收器:Silent Angel 吸声器(SANA)

    噪音隔离器

    主电源电路:17.78 dB @ 100MHz x2
    时钟产生电路:20.79 dB @ 100MHz x2
    电源适配器:医用级电源适配器
    产品电源输入外部DC电源5V / 1A

    最大功耗:5瓦


    产品规格


    产品尺寸:154.5毫米x 85毫米x 26毫米
    表壳材质:黑色铁壳
    包装尺寸:244毫米x 214毫米x 66毫米
    安全认证:CE
    重量:1.2 KG(毛重)


    工作环境方面


    温度:
    工作0〜35°C

    储存-20〜70°C

    湿度:
    工作:相对湿度10%〜90%(无凝结)

    储存:5%〜95%RH(无凝结)


    *医用级电源适配器符合2xMOPP隔离规定,这是医用级,具有极低的泄漏电流(<100μA)。
